P系(xi)列一(yi)(yi)體(ti)化(hua)凈(jing)水器是采(cai)用傳(chuan)統的絮凝(ning)(ning)、沉(chen)淀、過(guo)濾(lv)、反沖洗(xi)等(deng)工藝(yi)凈(jing)化(hua)水質，將絮凝(ning)(ning)、沉(chen)淀、排(pai)泥(ni)、過(guo)濾(lv)、反沖洗(xi)等(deng)工序集于一(yi)(yi)體(ti)，可(ke)實(shi)現(xian)無人值守(shou)，系(xi)統自(zi)(zi)動(dong)(dong)化(hua)操作，是實(shi)現(xian)凈(jing)水自(zi)(zi)動(dong)(dong)化(hua)管理的重要(yao)單元。一(yi)(yi)體(ti)化(hua)凈(jing)水器包(bao)含自(zi)(zi)動(dong)(dong)加(jia)藥裝(zhuang)置(zhi)、絮凝(ning)(ning)區、斜管沉(chen)淀區及快濾(lv)池，同(tong)時配(pei)套反洗(xi)泵(beng)，可(ke)實(shi)現(xian)自(zi)(zi)動(dong)(dong)反沖洗(xi)，組成一(yi)(yi)個(ge)具有全套功能的凈(jing)水站。本系(xi)列一(yi)(yi)體(ti)化(hua)凈(jing)水器處理水量(liang)為5，10，20，40，50，80，100，120，150，200噸/小(xiao)時等(deng)不同(tong)型號(hao)(特(te)殊規(gui)格及要(yao)求可(ke)另(ling)行設(she)計制造(zao))。
工藝流程圖

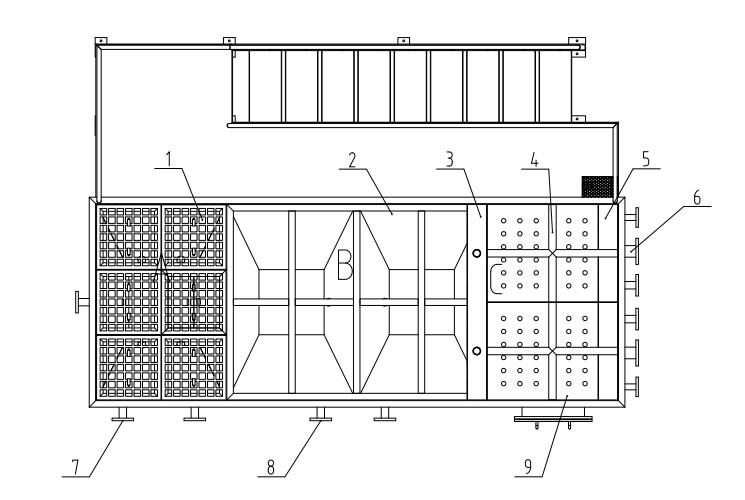

示意構造圖
| 圖號 | 名稱 | 圖號 | 名稱 | 圖號 | 名稱 |
| A | 絮凝區 | B | 沉淀區 | C | 過濾區 |
| 1 | 絮凝區泥斗 | 2 | 沉淀區泥斗 | 3 | 沉淀區配水渠 |
| 4 | 過濾區布水管 | 5 | 過濾區布水渠 | 6 | 清水管 |
| 7 | 絮凝區排泥管 | 8 | 沉淀區排泥管 | 9 | 濾室擋板 |
技術參數
| 處理水量 | 5-200m3/h |
| 進水濁度 | ≤1000mg/L |
| 出水濁度 | ≤3mg/L |
| 沉淀區設計表面負荷 | 7～8m3/h·m2 |
| 過濾區設計濾速 | 8～10m/h |
| 濾池沖洗強度 | 14～16L/m2·s |
| 沖洗歷時 | 4～5min（可調） |
| 總停留時間 | 40～50min |
| 進水壓力 | ≥0.07MPa |
| 濾料粒徑及厚度 | 800mm |
對比分(fen)析(xi)
| 工藝 | 全自動一體化凈水設備工藝 | 傳統土建構筑物工藝 |
| 抗沖負荷 | 進水濁度限值≤1000mg/L | 進水濁度限值≤500mg/L |
| 占地面積 | 占地面積小 | 占地面積較大 |
| 施工周期 | 施工周期短，整體成套加工，現場組裝。 | 施工周期很長，大量土建施工，受氣候影響較大 |
| 二次利用率 | 整機可拆遷搬運 | 不可移動，無二次利用價值 |
| 能耗 | 除加藥系統供電、控制系統供電及反洗泵供電外，無其他動力設備，能耗低 | 各個構筑物需建設中間水池、配置提升泵等，能耗大。 |
| 運行維護 |
|
|
| 型號 | 處理量（m3/h） | 進水口 | 出水口 | 反洗流量（m3/h） | 外形尺寸(mm) | 運行重量 | 水利用率 |
| FASL-5P | 5 | DN50 | DN50 | 25 | 2200×1000×2600 | 12 | 90%-97% |
| FASL-10P | 10 | DN80 | DN80 | 53 | 2800×1500×2600 | 18 | 90%-97% |
| FASL-20P | 20 | DN100 | DN100 | 50 | 3300×2500×2600 | 35 | 90%-97% |
| FASL-40P | 40 | DN125 | DN125 | 98 | 5200×3000×2600 | 68 | 90%-97% |
| FASL-50P | 50 | DN150 | DN150 | 129 | 6200×3000×2600 | 81 | 90%-97% |
| FASL-80P | 80 | DN200 | DN200 | 180 | 8100×3000×3600 | 120 | 90%-97% |
| FASL-100P | 100 | DN200 | DN200 | 273 | 9500×3600×3600 | 160 | 90%-97% |
| FASL-120P | 120 | DN200 | DN200 | 320 | 1100×3600×3600 | 190 | 90%-97% |
| FASL-150P | 150 | DN250 | DN250 | 370 | 13400×3600×3600 | 225 | 90%-97% |
| FASL-200P | 200 | DN300 | DN300 | 450 | 17100×3600×3600 | 300 | 90%-97% |
全自動運行
值班人員(yuan)只要定時作水(shui)質(zhi)監視(shi)外，無需對(dui)凈水(shui)裝置操作管理
雜質顆粒去除率高，穩定
高濃度(du)絮凝層使原(yuan)水(shui)雜質顆粒充分接觸,自動排泥(ni)系統(tong),泥(ni)渣雜質及時排除(chu)
出水水質穩定良好
折板或網(wang)格(ge)絮凝及(ji)(ji)斜(xie)板沉(chen)淀設計(ji)，使得絮凝及(ji)(ji)沉(chen)淀效果大幅度提高(gao)
新穎智創的集水系統
集水(shui)均勻有效，提高了體積(ji)利用系數，而且(qie)其集水(shui)水(shui)頭小
凈水系統自動化
凈水系統自動(dong)化保證系統的高效
自耗水率低
水(shui)回(hui)收率(lv)高達90-97%，對節省有限的(de)水(shui)資(zi)源起(qi)著積(ji)極的(de)作用
占地面積小
與一般凈水構筑物相比，可(ke)節省占(zhan)地面積50%以上(shang)，室內外均可(ke)安置(zhi)
基建工期短
為常規的(de)(de)澄清過濾設施施工(gong)周期的(de)(de)四(si)分之一
P系(xi)(xi)列一體化凈水(shui)(shui)器適用(yong)于(yu)原(yuan)水(shui)(shui)濁(zhuo)度小于(yu)500mg/L的(de)(de)各類江(jiang)、河、湖、水(shui)(shui)庫(ku)、地下水(shui)(shui)等(deng)為(wei)水(shui)(shui)源(yuan)(yuan)的(de)(de)農村城(cheng)鎮，工(gong)礦企業(ye)的(de)(de)水(shui)(shui)廠(chang)，集中(zhong)供(gong)水(shui)(shui)站等(deng)，出(chu)水(shui)(shui)可滿足濁(zhuo)度≤3mg/L。適用(yong)于(yu)可以在(zai)清水(shui)(shui)池增(zeng)加反洗泵的(de)(de)用(yong)水(shui)(shui)場所。對(dui)于(yu)低溫(wen)、低濁(zhuo)、有(you)季節性藻(zao)類的(de)(de)湖泊(bo)水(shui)(shui)源(yuan)(yuan)，有(you)其特殊的(de)(de)適應能力。可用(yong)于(yu)高純水(shui)(shui)、飲料工(gong)業(ye)用(yong)水(shui)(shui)、鍋爐用(yong)水(shui)(shui)等(deng)系(xi)(xi)統(tong)的(de)(de)預處理設(she)備。用(yong)于(yu)各類工(gong)業(ye)循(xun)環水(shui)(shui)系(xi)(xi)統(tong)，可有(you)效而大(da)幅度地提高循(xun)環用(yong)水(shui)(shui)水(shui)(shui)質(zhi)。用(yong)于(yu)中(zhong)水(shui)(shui)回用(yong)系(xi)(xi)統(tong)，以污(wu)水(shui)(shui)廠(chang)排放(fang)水(shui)(shui)為(wei)水(shui)(shui)源(yuan)(yuan)，經處理后回用(yong)于(yu)用(yong)水(shui)(shui)設(she)施。
